聚偏氟乙烯(PVDF)樹脂的性能

　　聚偏氟乙烯(PVDF)樹脂主要是指偏氟乙烯均聚物或偏氟乙烯與其他少量含氟乙烯基單體的共聚物，相對(duì)密度為1.77-1.80克/立方厘米，相對(duì)分子質(zhì)量為40-80萬(wàn)，熔點(diǎn)：172~180℃，熱分解溫度：350℃，從熔點(diǎn)到分解溫度的加工溫度范圍寬，加工溫度低，兼具氟樹脂和通用樹脂的特性，有著優(yōu)良的綜合性能。PVDF樹脂除了具有良好的耐化學(xué)腐蝕性、 耐高溫性、 耐氧化性、 耐氣候性、 耐紫外線、耐輻射性能，還有壓電性、 熱電性等特殊性能，其應(yīng)用范圍不斷擴(kuò)大。

　　目前，PVDF具有其它含氟樹脂不同的優(yōu)異特性，因具有良好的耐化學(xué)性、加工性及抗疲勞和蠕變性，在化工防腐蝕方面有其它氟樹脂無(wú)可比擬的優(yōu)點(diǎn)，是石油化工設(shè)備流體處理系統(tǒng)整體或者襯里的泵、閥門、管道、管路配件、儲(chǔ)槽和熱交換器的最佳材料之一，且其制作的設(shè)備能滿足TOCS及阻燃要求，可用作半導(dǎo)體工業(yè)上高純化學(xué)品的貯存和輸送。在化工、電子電氣、建筑、軍工等領(lǐng)域被廣泛應(yīng)用，是一種綜合性能優(yōu)良、用途多樣的熱塑性工程塑料。

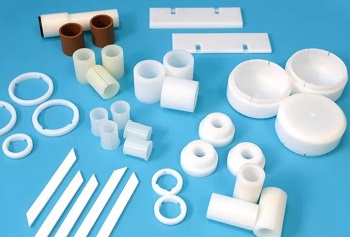

PVDF樹脂制品

　　PVDF成型工藝

　　1. 擠出成型

　　擠塑加工PVDF樹脂時(shí)可采用擠出加工工藝，通常用于擠出聚乙烯的螺桿也可適用。機(jī)筒溫度為205～260 ℃，口模溫度為220～275℃;采用擠出成型可將PVDF制成薄膜、板、片材、管、棒和電源絕緣套等各種產(chǎn)品，一般要求樹脂有較好的熔融流動(dòng)性和較好的穩(wěn)定性。

　　2. 注塑成型

　　注塑壓力為80～110MPa，機(jī)筒溫度為220～290℃，噴嘴溫度為180～260℃，模溫為60～90℃，成型周期為10～60 s。注塑是 PVDF樹脂最常用的加工形式之一，可加工各類容器、板材。低分子量級(jí)的PVDF熔融流動(dòng)速度高，可以用噴射注塑的加工方法進(jìn)行加工，其優(yōu)點(diǎn)是生產(chǎn)效率高，勞動(dòng)強(qiáng)度低，制品外觀好。

　　3. 澆鑄成型

　　澆注成型是以二甲基乙酰胺為溶劑，將PVDF配置成固含量為20%溶液，流延在鋁箔上，經(jīng)過205～315攝氏度熱熔后，用水急冷，快速水冷卻，即可制得澆鑄 0.05～0.075mm的連續(xù)強(qiáng)韌膜(PVDF樹脂膜)。

　　PVDF樹脂的分散液也可進(jìn)行噴涂加工。需噴涂的制品經(jīng)表面處理后加熱至250℃左右，用噴槍均勻噴涂，儲(chǔ)罐壓力為0.01MPa，噴槍空氣壓力為0.1MPa，噴涂速度為每分鐘100gPVDF樹脂;將噴涂后的制品在120℃下加熱30min，再在240～250℃下加熱20min后，就形成了20～40μm厚的完整光滑的PVDF樹脂涂層。

　　4. 模壓成型

　　分子量50萬(wàn)以上的PVDF熔融流動(dòng)性差，成型穩(wěn)定性好。PVDF樹脂主要采用普通模壓成型和傳遞模壓成型兩種加工方式，主要用于生產(chǎn)壁厚大的制品，如：耐腐蝕厚板、管件、泵、閥門、容器等。

　　5.極化成型

　　將拉伸過的 PVDF樹脂膜的兩面用真空鍍膜法蒸鍍上1層金屬膜后作為電極，常用的金屬有鋁、銅、銀，鍍層厚度約為0.1μm，再在強(qiáng)直流電場(chǎng)下極化，極化溫度為80～100℃極化場(chǎng)強(qiáng)度為500kV/cm，極化時(shí)間為30～60min，即可得到壓電性較好的PVDF膜。

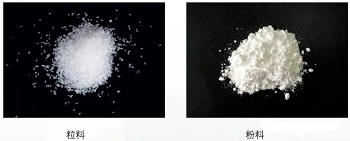

　　根據(jù)PVDF樹脂的性能和用途，可將其分為許多品種和品級(jí)，既有粒料和粉料，又有乳液和分散液，還有共聚物、合金和填充料等，PVDF樹脂主要應(yīng)用在化工設(shè)備、電子電氣和建筑涂料3個(gè)方面，此外由于具有獨(dú)特的壓電性和熱電性，PVDF樹脂作為一種新穎的電功能材料。

　　6. 其它加工方法

　　加工PVDF還可采用浸漬、共擠出、復(fù)合等加工工藝。

　?、?原料準(zhǔn)備

　　選擇高純度的PVDF做為原料，并根據(jù)需要添加各種輔助劑。

　?、?合成反應(yīng)

　　將PVDF樹脂溶解于表面活性劑中，加入引發(fā)劑進(jìn)行聚合反應(yīng)。反應(yīng)后得到高分子聚合物。

　　③.過濾

　　將合成的聚合物用濾網(wǎng)或篩網(wǎng)過濾，去除其中的雜質(zhì)。

　　④.變形加工

　　通過擠出、注塑等加工方法，將PVDF聚合物制成所需的形狀和尺寸。

　?、?薄膜制備

　　將PVDF聚合物溶解于適當(dāng)?shù)娜軇┲?，用旋涂或拉伸薄膜的方法制備PVDF膜。

　?、?二次加工

　　深加工PVDF制品，如表面處理、裁剪、組裝等。

　　⑦.檢測(cè)

　　通過物理性能測(cè)試和化學(xué)分析等方式，對(duì)PVDF制品進(jìn)行檢測(cè)，確保質(zhì)量符合要求。

　　PVDF生產(chǎn)工藝需要嚴(yán)格控制各個(gè)環(huán)節(jié)，以確保產(chǎn)品的品質(zhì)和穩(wěn)走性。還需要對(duì)原輔料進(jìn)行嚴(yán)格篩選和質(zhì)量監(jiān)控，以確保產(chǎn)品的原材料安全可靠。

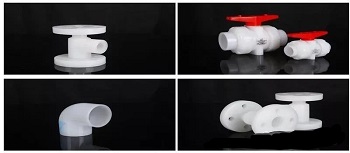

PVDF樹脂管件

　　根據(jù)PVDF樹脂的性能和用途，可將其分為許多品種和品級(jí)，既有粒料和粉料，又有乳液和分散液，還有共聚物、合金和填充料等，PVDF樹脂主要應(yīng)用在化工設(shè)備、電子電氣和建筑涂料3個(gè)方面，此外由于具有獨(dú)特的壓電性和熱電性，PVDF樹脂作為一種新穎的電功能材料，成為近年來(lái)應(yīng)用研究的熱點(diǎn)。

　　東莞市昊恩塑膠貿(mào)易有限公司是專業(yè)的比利時(shí)-索爾維 Solef PVDF原料供應(yīng)商，注重技術(shù)支持及全方位的解決方案，提供從材料鑒定、模具設(shè)計(jì)、成型加工等系列幫助，亦可為客戶量身定制各特殊性能的材料，幫助客戶提高產(chǎn)品竟?fàn)幜?。咨詢PVDF樹脂塑膠原料價(jià)格及PVDF樹脂塑膠原料應(yīng)用服務(wù)熱線：13798909890。
