PVDF和ETFE同屬于氟樹脂，二者具有類似的結(jié)構(gòu)，那么，它們性能對(duì)比哪些異同呢?

　　氟樹脂PVDF和ETFE性能區(qū)別：

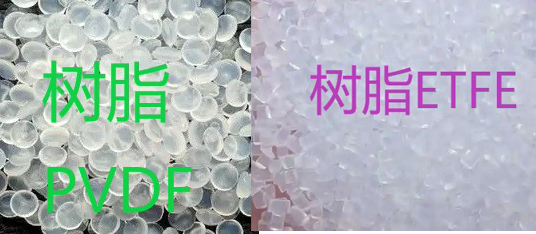

　　外觀性狀：PVDF和ETFE在外觀性狀上相差不大，ETFE一般為半透明顆?；虬咨勰琍VDF一般為半透明或白色粉體或顆粒。

　　熔點(diǎn)：分子結(jié)構(gòu)的高度交替使得ETFE具有很高的分子剛性和結(jié)晶度，其玻璃化溫度、熔點(diǎn)均高于PVDF。PVDF熔點(diǎn)一般在150℃~185℃之間，而ETFE純樹脂的熔點(diǎn)大多在260~280℃之間，高度交替的ETFE樹脂熔點(diǎn)可達(dá)到310℃。

　　玻璃化溫度：分子結(jié)構(gòu)的高度交替使得ETFE具有很高的分子剛性和結(jié)晶度，其玻璃化溫度高于PVDF。

　　熱穩(wěn)定性：PVDF和ETFE在較高溫度下均會(huì)發(fā)生分解，二者分解溫度差約40℃。ETFE在340℃以上會(huì)分解，主要產(chǎn)物是低聚物，PVDF在300℃以上會(huì)分解，分解產(chǎn)物主要是HF、氟碳有機(jī)化合物等。

　　長期使用溫度：ETFE長期使用溫度為-70~150℃，低于大部分氟樹脂(PTFE、FEP等)，PVDF長期使用溫度在-40℃~150℃之間。

　　阻燃性：PVDF和ETFE在空氣中均不燃燒，但PVDF比ETFE的阻燃性更好，PVDF極限氧指數(shù)為44，而ETFE為30~31。

　　溶解性：室溫條件下，PVDF能在丙酮、四氫呋喃及很多酯類等極性有機(jī)溶劑中溶解，而ETFE在較高溫度下才在少數(shù)溶劑(如己二酸二異丁酯)中溶解。

　　介電性：ETFE是良好的電介質(zhì)材料，介電常數(shù)比較低，基本不受頻率影響，在2.5-2.6之間，在10GHz頻率下介電常數(shù)仍接近2.3，介電損耗很低，但會(huì)隨著頻率上升而增加。PVDF介電常數(shù)相對(duì)來說比較高，可達(dá)到6~8，介質(zhì)損耗角正切也比較大，在0.04~0.2之間，體積電阻率較低，具有壓電性和熱電性。

　　機(jī)械性能：PVDF在一定溫度和壓力下仍能保持較好的強(qiáng)度，拉伸強(qiáng)度高，抗沖擊性能好，韌性好、硬度大，耐磨性也特別好，抗蠕變性能是氟樹脂中最好的之一;ETFE是最強(qiáng)韌的氟塑料，機(jī)械韌性、模量、拉伸強(qiáng)度、耐蠕變性能均優(yōu)于PTFE、FEP、PFA，抗蠕變性能由于FEP和PTFE，室溫下拉伸強(qiáng)度可達(dá)46MPa，斷裂拉伸率可達(dá)300%，整體上ETFE抗沖擊強(qiáng)度和伸長率高于PVDF。

　　咨詢PVDF原料，請(qǐng)聯(lián)系請(qǐng)聯(lián)系比利時(shí)-索爾維Solef PVDF原料供應(yīng)商?hào)|莞市昊恩塑膠貿(mào)易有限公司，提供從材料鑒定、模具設(shè)計(jì)、成型加工等系列幫助，亦可為客戶量身定制各特殊性能的材料，幫助客戶提高產(chǎn)品竟?fàn)幜Α７?wù)熱線：13798909890。
