PA的性能

　　PA也是結(jié)晶型塑料(尼龍為韌性角狀半透明或乳白色結(jié)晶性樹(shù)脂)，作為工程塑料的尼龍分子量一般為1.5-3萬(wàn)，品種很多，應(yīng)用于注塑加工的常用尼龍6、尼龍66、尼龍1010、尼龍610等。

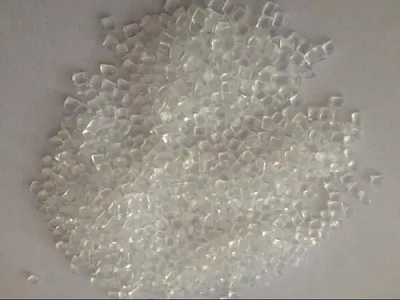

PA原料

　　尼龍具有韌性、耐磨性和自潤(rùn)滑性，其優(yōu)點(diǎn)主要有機(jī)機(jī)械強(qiáng)度高、韌性好、耐疲勞、表面光滑、軟化點(diǎn)高，耐熱，磨擦系數(shù)低，耐磨損，自潤(rùn)滑性，吸震性和消音性，耐油，耐弱酸，耐堿和一般溶劑，電絕緣性好，有自熄性，無(wú)毒，無(wú)臭，耐候性好。

　　缺點(diǎn)是吸水性大，染色性差，影響尺寸穩(wěn)定性和電性能，纖維增強(qiáng)可降低吸水率，使其能在高溫、高濕下工作。尼龍與玻璃纖維親合性十分良好(100℃內(nèi)可長(zhǎng)期使用)、耐腐蝕、制件重量輕、易成型。PA缺點(diǎn)主要有：易吸水、注塑技術(shù)要求較嚴(yán)、尺寸穩(wěn)定性較差，因其比熱大，產(chǎn)品較燙。

　　PA66是PA系列中機(jī)械強(qiáng)度最高、應(yīng)用最廣的品種。其結(jié)晶度高，故其剛性、硬度、耐熱性都高。PA1010是我國(guó)1958年首創(chuàng)、半透明、比重小、彈性和柔性較大，吸水性比PA66低，尺寸穩(wěn)定性可靠。

　　尼龍中尼龍66的硬度、剛性最高，但韌性最差。各種尼龍按韌性大小排序?yàn)椋篜A66

　　尼龍的燃燒性為ULS44-2級(jí)，氧指數(shù)為24-28，尼龍的分解溫度>299℃，在449~499℃時(shí)會(huì)發(fā)生自燃。尼龍的熔體流動(dòng)性好，故制品壁厚可小到1mm。

　　常用塑膠原料PA尼龍?jiān)铣尚蜅l件

　　1. 射出溫度及干燥溫度須高;射出壓力及保壓不要過(guò)高和過(guò)長(zhǎng)，要高速注射公模，應(yīng)有排氣通道，以免膠料燒焦;背壓50~150kg/cm2。

　　2. 塑料在未達(dá)干燥程度絕對(duì)不可放入熔膠筒內(nèi)，因帶水份很強(qiáng)而易于卡住在加料段的桿槽里，形成入料困難的現(xiàn)象。

　　3. 成形時(shí)，在射嘴處最易冷卻，倘在冷卻時(shí)增大射出壓力操作，易致使止逆閥破裂，所以射嘴處之溫度控制必須適當(dāng)。為防止塑料因加料溢入模具，宜用有控制性的射嘴。

　　4. 在換用其他塑料進(jìn)行射出時(shí)，應(yīng)注意原尼龍加熱溫度是270℃以上，而一般料加熱溫度只在200℃左右即行運(yùn)作，因此必須加熱融膠筒至尼龍加熱溫度后再行運(yùn)作，否則易使螺桿之止逆閥與分膠頭折斷。

　　5. 須注意成型方法方能產(chǎn)生良好效果。

　　6. 為防止形成廢邊，須使用精密模具。

　　7. 使用工業(yè)制品之模具，溫度升高須注意成形材料之結(jié)晶化。

　　8. 成形品設(shè)計(jì)須防止凹陷，考慮尺寸安定性。

　　9. 成形收縮率約為1.5~2.5%左右。

　　10. 尼龍6(PA6)之加熱溫度220~300℃、模具溫度100~160℃、料管溫度200~260℃、噴出料溫度220~300℃、射出壓力700~2000kg/cm2、最低操作溫度225℃、熔點(diǎn)溫度215℃、成型溫度10~300℃、干燥溫度為75~100℃、需時(shí)2~6小時(shí)、使用除濕干燥機(jī)、射出壓力750~2000kg/cm2、料管溫度第一段為230℃;第二段為230℃;第三段為220℃;第四段為210℃;模具表面溫度25~70℃。線膨脹系數(shù)0.000083/℃，成型收縮率0.6~2.1%、比重1.1~1.4熱變形溫度67~70℃(149~185℃)。

　　11. 尼龍66(PA66)之加熱溫度250~380℃、模具溫度30~100℃、料管溫度240~300℃、噴出料溫度250~310℃、射出壓力600~2100kg/cm2、最低操作溫度260℃、熔點(diǎn)溫度215℃、成型溫度260~320℃、干燥溫度80~90℃、須時(shí)3~6小時(shí)，使用除濕干燥機(jī)、線膨脹系數(shù)0.00008~0.00013/℃，成型收縮率1.3~2.4%、比重1.1~1.4，熱變形溫度66~86℃。

　　12. 溫度設(shè)定：射嘴235~265℃、前段235~245℃、中段210~240℃、后段195~230℃;螺桿轉(zhuǎn)速100~105rpm、模具溫度35~40℃、背壓5-10kg。

　　13. 密度0.94~1.14g/cc，變形溫度35~121℃，成型收縮率0.7~2.5%。
