POM塑料

　　英文名稱:Polyoxymethylene(Polyformaldehyde)

　　POM是結(jié)晶型塑料，它的鋼性很好，俗稱“賽鋼”。 POM是一種堅韌有彈性的材料，即使在低溫下仍有很好的抗蠕變特性、幾何穩(wěn)定性和抗沖擊特性，它具有耐疲勞性、耐蠕變性、耐磨性、耐熱性等優(yōu)良的性能。

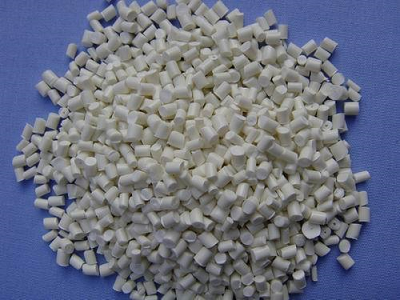

　　(聚甲醛)

　　比重:1.41-1.43克/立方厘米 成型收縮率:1.2-3.0% 成型溫度：170-200℃ 干燥條件：80-90℃ 2小時

　　物料性能

　　綜合性能較好，強度、剛度高，減磨耐磨性好，吸水小，尺寸穩(wěn)定性好，但熱穩(wěn)定性差，易燃燒，在大氣中暴曬易老化。

　　適于制作減磨耐磨零件,傳動零件,以及化工,儀表等零件

　　成型性能

　　1.結(jié)晶料,熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發(fā)生結(jié)晶。流動性中等。吸濕小，可不經(jīng)干燥處理。

　　2.摩擦系數(shù)低，彈性好，塑件表面易產(chǎn)生皺紋花樣的表面缺陷。

　　3.極易分解，分解溫度為240度。分解時有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用耐腐蝕性的材料制。

　　POM塑料的特性

　　POM不易吸濕，比重為1.42g/cm3，收縮率2.1%(POM的高結(jié)晶程度導致它有相當高的收縮率，可高達到2%~3.5%，較大，對于各種不同的增強型材料有不同的收縮率)，尺寸難控制，熱變形溫度為172℃。POM既有均聚物材料也有共聚物材料。

　　均聚物材料具有很好的延展強度、抗疲勞強度，但不易于加工。共聚物材料有很好的熱穩(wěn)定性、化學穩(wěn)定性并且易于加工。無論均聚物材料還是共聚物材料，都是結(jié)晶性材料并且不易吸收水分。

　　POM的工藝特點

　　POM加工前可不用干燥，最好在加工過程中預熱(100℃左右)，對產(chǎn)品尺寸的穩(wěn)定性有好處。POM的加工溫度范圍很窄(195-215℃)，在炮筒內(nèi)停留時間稍長或溫度超過220℃就會分解(均聚物材料為190~230℃;共聚物材料為190~210℃)。螺桿轉(zhuǎn)速不能過高，殘量要少。

　　POM產(chǎn)品收縮大(為了減小成型后收縮率可選用高一些的模具溫度)，易產(chǎn)生縮水或變形。POM比熱大，模溫高(80-105℃)，產(chǎn)品脫模后很燙，需防止燙傷手指。注射壓力700~1200bar，POM宜在中壓、中速、高模溫條件下成型加工。流道和澆口可以使用任何類型的澆口。如果使用隧道形澆口，則最好使用較短的類型。對于均聚物材料建議使用熱注嘴流道。對于共聚物材料既可使用內(nèi)部的熱流道也可使用外部熱流道。

　　POM典型應用范圍

　　POM具有很低的摩擦系數(shù)很好的幾何穩(wěn)定性，特別適合于制作齒輪和軸承。由于它還具有耐高溫特性和，因此還用于管道器件(管道閥門、泵殼體)，草坪設備等。
