一、PBT是什么材料

　　PBT 又可稱為熱塑性聚酯塑料，具有耐熱性、耐候性、耐藥品性、電氣特性佳、吸水性小、光澤良好，廣泛應用于電子電器、汽車零件、機械、家用 品等，而 PBT 產(chǎn)品又與 ABS、PC、POM、PA等共稱為五大泛用工程塑料。

　　PBT 是最堅韌的工程熱塑材料之一，它是半結晶材料，有非常好的化學穩(wěn)定性、機械強度、電絕緣特性和熱穩(wěn)定性。

　　熔點(225℃)和高溫變形溫度都比 PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉換溫度(glass trasitio temperature)在22℃到43℃之間。

　　由于PBT的結晶速度很高，因此它的粘性很低，塑件加工的周期時間較短。因此在注塑成型過程中容易因冷卻不均勻而造成制件彎曲變形。

　　一般PBT材料收縮率在1.5%-2.8%之間。含30%玻纖增強的PBT材料收縮0.3%-1.6%之間。

　　二、性能

　　1.優(yōu)點：

　　機械性能優(yōu)異，尤其具有較高的剛性和硬度

　　耐熱性佳，熱變形溫度可達180℃以上

　　良好的表面光澤性能，尤其適應于免噴涂電子電器產(chǎn)品

　　較快的結晶速度，流動性好，成型性優(yōu)良

　　熱穩(wěn)定性好，尤其具有較低的熱膨脹率和尺寸收縮率

　　耐化學品、溶劑、耐候性佳

　　介電強度高，電氣性能佳

　　吸濕性低，對電氣及尺寸穩(wěn)定性影響極小

　　2.缺點：

　　分子含有酯鍵，在強酸、強堿和水蒸汽作用下會發(fā)生分解

　　材料對缺口較為敏感，存在脆的現(xiàn)象

　　三、PBT的成型加工性能

　　1)PBT的吸濕性較小，但在高溫下的水分比較敏感，成型加工時會使PBT分子降解，色澤變深，表面產(chǎn)生斑痕，故通常應進行干燥處理。

　　2)PBT熔料有極好的流動性，因此易于成型薄壁、形狀復雜的制品，但要注意模具溢料，以及噴嘴流涎現(xiàn)象。

　　3)PBT有明顯的熔點，當溫度升至熔點以上時，流動性會猛然增加，尤要引起注意。

　　4)PBT成型加工范圍較窄，冷卻時結晶很快，加之流動性好，特別適于快速注射。

　　5)PBT了有較大的收縮率及其收縮范圍，且在不同方向的收縮率差別較其他塑料更明顯。

　　6)PBT對缺口、尖角的反應很敏感，在這些位置易出現(xiàn)應力集中，使承載能力大為下降，在受力或受沖擊時易發(fā)生破裂，因此在設計塑件時應注意這一點，所有轉角處，特別是內部轉角應盡量采用圓弧過渡。

　　7)純PBT的伸長率可達200%，因此帶有較小凹陷的制品可以從模具上強制脫模。但用玻纖或填料填充后，其伸長率大為下降，在制品中如有凹陷就不能實施強制脫模。

　　8)PBT模具的流道在可能的情況下以短粗為佳，以圓流道效果最好。一般改性和未改性的PBT均可用普通流道，但玻纖增強PBT應用熱流道成型才能有好效果。

　　9)點澆口和潛伏澆口的剪切作用大，能降低PBT熔料的表觀粘度，有利于成型，是經(jīng)常采用的澆口，澆口直徑應以偏大為好。

　　10)澆口最好正對型芯腔或型芯，這樣可以避免噴射，并使熔料在模腔中流動時回補最小。否則，制品容易產(chǎn)生表面缺陷，并使性能劣化。

　　四、PBT材料的注塑成型工藝

　　PBT材料 具有耐高溫、耐濕、電絕緣性能好、耐油、耐化學腐蝕、成型快等特點，且價格適中，相比其他工程塑料合成技術難度較低。

　　1、干燥處理：

　　PBT材料在高溫下易水解，因此加工前必須進行干燥處理。建議在空氣中的干燥條件為120℃，6-8小時，或者150℃下干燥2-4小時。PBT材料濕度必須小于0.03%。

　　2、熔化溫度：

　　225~275℃，建議溫度：250℃。

　　3、注射壓力：

　　中等(最大到1500bar)。注射速度：應使用盡可能快的注射速度(因為PBT的凝固很快)。

　　4、模具溫度：

　　對于未增強型的材料為40~60℃。要很好地設計模具的冷卻腔道以減小塑件的彎曲。

　　熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。

　　五、PBT材料的應用

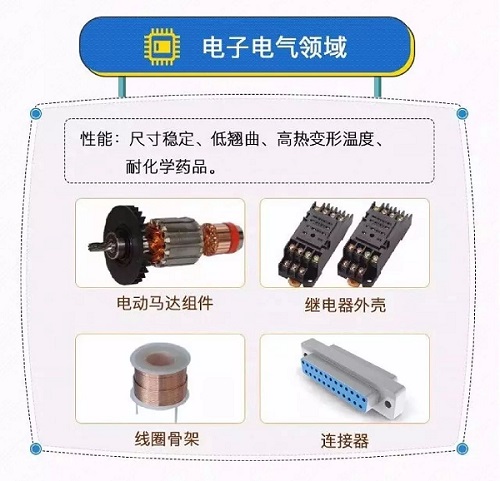

　　1、電子電氣領域

　　電視：部分線圈骨架、聚焦電位器外殼、電路板上的連接器、微型繼電器外殼、數(shù)字電視的外部接口等。

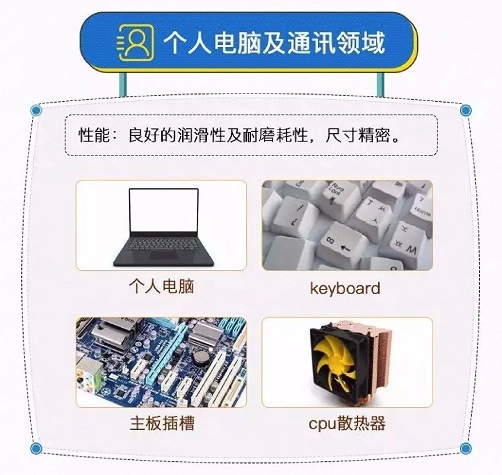

　　電腦：主板上的插槽和連接器、USB等外部接口、CPU芯片上的散熱風扇、鍵盤、其他電子部件。

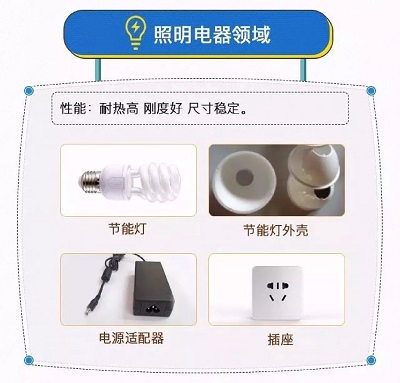

　　其他：節(jié)能燈頭、空調壓縮機端蓋、電源適配器、插座、手機外殼。

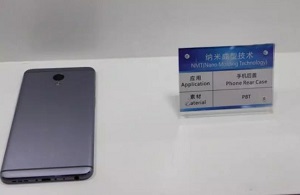

手機后殼

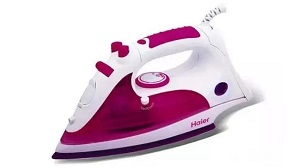

                                                                           圖 電熨斗

PBT經(jīng)過改性后可以擁有極佳的韌性，高級別的阻燃性以及良好的流動性，優(yōu)異的電性能是電子連接器中比較理想的材料。

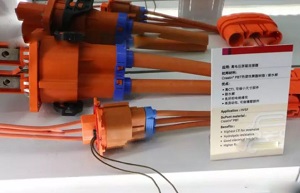

圖 高壓連接器

　　2. 汽車

　　隨著汽車輕量化的普及，工程塑料在汽車用的應用也越來越多，PBT作為工程塑料之一以其優(yōu)良的機械性能，機械強度，耐疲勞性和尺寸穩(wěn)定好等優(yōu)勢在汽車中的應用也是十分廣泛。在汽車產(chǎn)業(yè)所消費PBT中有一半的PBT是與PC形成PBT/PC合金，可作為汽車保險桿。此外PBT亦可用于車窗馬達外殼、機車馬達零件、汽車傳動器齒輪盒、散熱器格窗、車身嵌板、車輪蓋、門窗部件等。

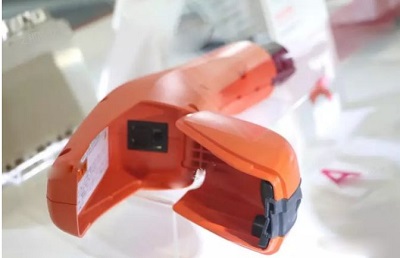

　　新能源汽車的充電槍

　　3、抽絲領域

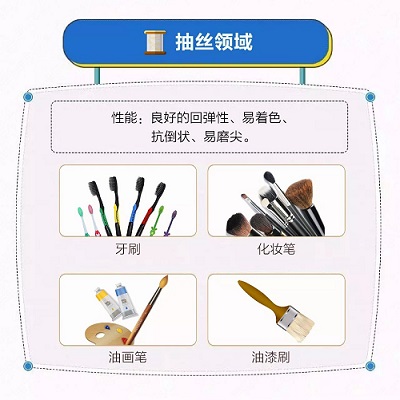

　　目前PBT在抽絲領域主要分為彈力絲和單絲，其中單絲又分為刷絲和假發(fā)絲。刷絲主要有高級油漆刷、牙刷、油畫筆、化妝筆、地毯絲等。

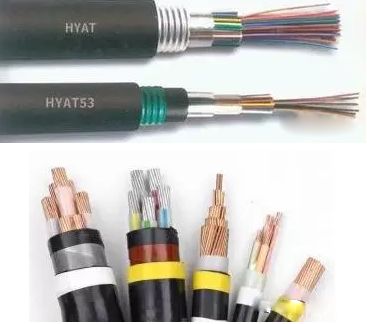

　　4. 光纜

　　隨著中國5G通信網(wǎng)絡的升級發(fā)展，PBT純樹脂以其優(yōu)良的力學性能、防水防潮、耐油、耐化學腐蝕、電絕緣性好等特點，已大量應用于光纖護套領域。

　　6. 照明用具

　　PBT材料作為照明材料擁有良好的散熱性以及良好的價格優(yōu)勢，耐老化，經(jīng)久耐用。
